无磁物联网水表
一、 产品概述
无磁物联网水表是我司自行研制的一款便于远程抄表及控制的远传水表（阀控选配）。采用无磁水表（旋翼式）为计量基础，通过NB-IOT或4G物联网进行物联，实现对水表使用水量的自动抄收，有效地避免了管理部门上门抄表，可选配阀控功能，使得远程抄表变得更便捷、可靠，在节约人力、物力和财力的同时，有效地提高了生产效益，特别适用于布线困难地广人稀的环境安装。
无磁物联网水表符合以下技术要求：
- GB/T778-2018《封闭满管道中水流量的测量 饮用冷水水表和热水水表》
- CJ/T224-2012《电子远传水表》
- CJ/T188-2004《户用计量仪表数据传输技术条件》
- CJ266-2008《饮用水冷水水表安全规则》
- CMA/WM778-2010《小口径饮用水水表表壳技术规范》
- JJG162-2019 《冷水水表检定规程》
- GB/T 25920–2010 《饮用冷水水表塑料表壳及承压件技术规范》
1.1主要技术参数
| 性能指标 |
技术参数 |
| 供电电源 |
3.6V 电池供电 |
| 静态功耗 |
＜0.06 mW |
| 一次性上报耗能 |
＜0.5 mA.h |
| 通讯方式 |
NB_IOT或4G-CAT1 |
| 通讯协议 |
LWM2M或TCP |
| 定时上报通讯 |
支持 |
| 电磁环境等级 |
E2级 |
| 安装环境等级 |
O级 |
| 温度条件 |
环境温度：0~+55℃；存储温度：-20~+70℃ |
| 防水级别 |
IP68 |
| 电池容量 |
8500mA*h |

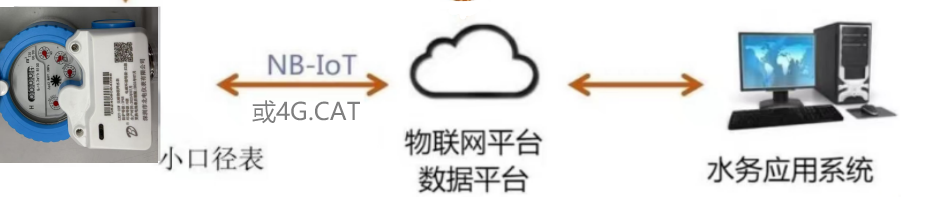

1.2 采集系统结构图
二、水表基表部分技术参数
2.1 指示装置：机械式，字轮组显示为5位整数位，单位：立方米，
2.2机电转换方式：无磁采样。
2.3基表型式：无磁基表（旋翼式）
2.4水表计量特性
| 项目 |
单位 |
技术参数 |
| 公称口径(DN) |
mm |
15 |
20 |
25 |
| 过载流量(Q4) |
m³/h |
3.125 |
5 |
7.875 |
| 常用流量(Q3) |
m³/h |
2.5 |
4.0 |
6.3 |
| 分界流量(Q2) |
m³/h |
0.04 |
0.064 |
0.1008 |
| 最小流量(Q1) |
m³/h |
0.025 |
0.04
0.063 |
0.063 |
| 量程比 |
Q3/Q1 |
R100 |
| 压力损失等级 |
△P63 |
| 最大工作水压 |
MAP10 |
| 温度等级 |
T30（冷水） |
| 安装环境等级 |
O级 |
2.4.1 常用流量（Q3）与过载流量（Q4）的关系Q4/Q3=1.25。
2.4.2水表的准确度等级
水表准确度为2级，以最小流量和分界流量之间的流量排出的体积的最大允许误差为±5％；以分界流量和过载流量之间的流量排出的体积的最大允许误差为±2％；水温超过30℃时，以最小流量和分界流量之间的流量排出的体积的最大允许误差为±5％；以分界流量和过载流量之间的流量排出的体积的最大允许误差为±3％；
2.5水表说明性标志
2.5.1 水表文字度盘上应可以标注需方指定的标识或文字，并可以根据需方的要求喷涂条形码；
2.5.2 水表上清楚、永久地标志制造年份和编号。
2.6水表技术特性及材料要求
2.6.1水表总尺寸

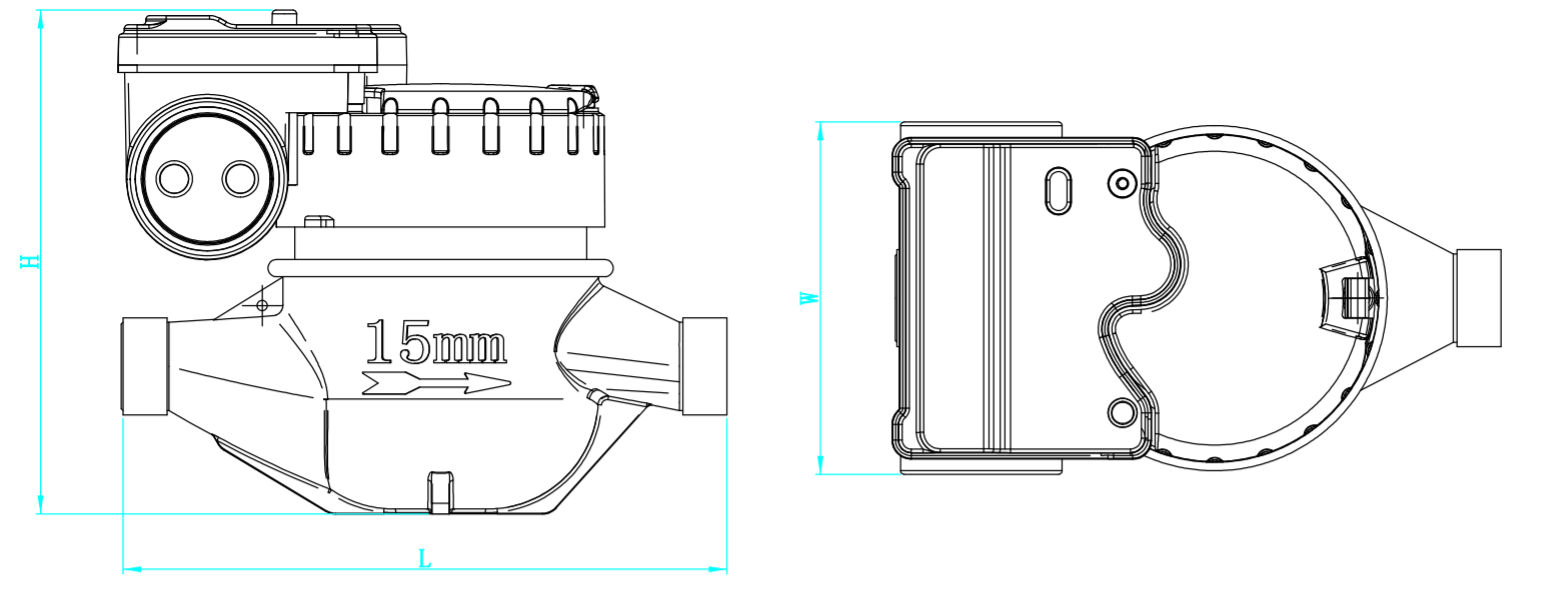

水表的口径以连接端的螺纹尺寸或法兰的公称通径表示。每一种水表口径均有固定的总尺寸，水表尺寸按下图执行：
| 口径 |
L |
H |
W |
接口螺纹 |
| DN15 |
165 |
119 |
100 |
R1/2” |
| DN20 |
195 |
119 |
100 |
R3/4” |
| DN25 |
225 |
119 |
100 |
R1” |
备注：长度公差按GB/T778.4-2018执行。
三、水表功能说明
1、主动上报：按设定周期，自动离散后（防无线碰撞机制）主动上报表计读数。
2、阀控功能：水表具有远程开关阀功能(可选)。
3、自动校时：每次上传数据时，使用网络时间自动校时，精准无误差。
4、预警系统：电池欠压，计量异常、阀门异常等。
5、每台水表通过中国电信/联通/移动物联网通讯方式通讯直接与云平台进行数据交互，完成数据上传、查询、设置、阀控等功能。
6、可通过云平台远程自由设置每天的抄表数据上传时间点、上传次数，水表将根据云台设定，主动上报数据，未执行命令时水表处于休眠状态。
7、冻结功能：可设置冻结周期，可冻结96个点水量。
8、红外通信功能:可通过近红外抄读和设置表内数据及唤醒上报。
四．功能特点
■ 超长寿命组合电池：标准ER26500+HPC1520脉冲复合电池电容组合供电保证6年使用无须更换。
■ 上传频率灵活设置：数据上传周期可设置，满足不同用户管理需要。
■ 防护等级IP68：防护等级IP68，适应各种复杂环境。
■ 机电分离结构设计：拆下铅封，拆下两颗螺丝电子部分与基表可完全分离，无需更换电池，机电分离更方便。
■ 通讯方式：采用NB-IoT或4G.CA1方式通讯，可分别兼容移动/电信/联通三家运营商，订货时请说明。

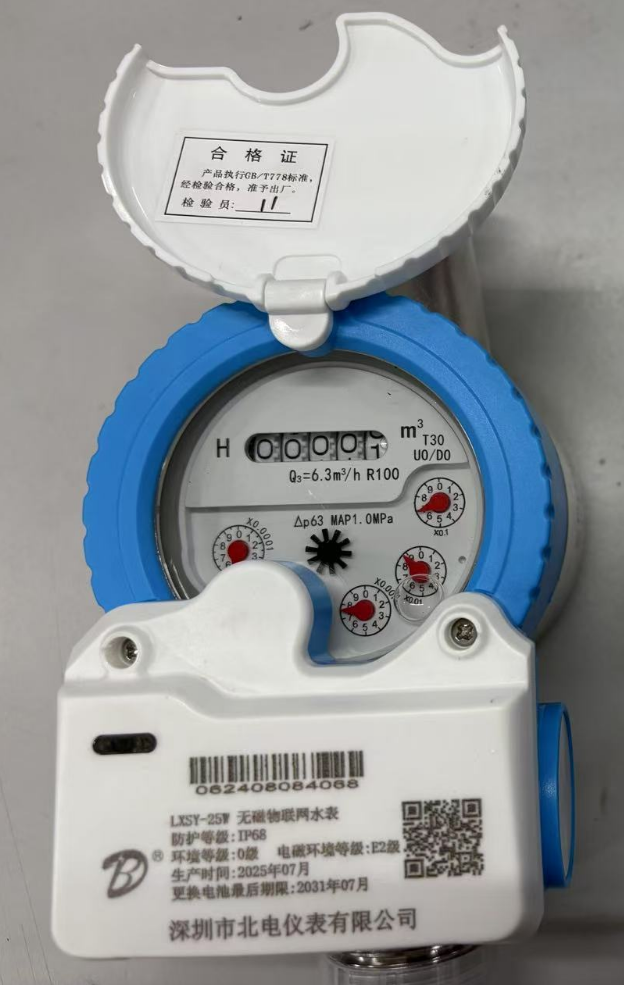

- 五. 产品照片图
- 六. 包装、运输及储存
6.1 包装：电子远传水表的包装应符合GB/T 15464的规定，图示标志应符合GB/T 191的规定。
6.2 运输：电子远传水表的运输应符合JB/T 9329的规定。电子远传水表按规定装入运输箱后用无强烈震动交通工具运输；运输途中不应受雨、霜、雾等直接影响；按标志向上放置并不受挤压撞击等损伤。
6.3贮存环境：电子远传水表应贮存在环境干燥、通风好、且空气中不含有腐蚀性介质的室内场所，并满足以下要求：
a） 环境温度5～50；
- b) 相对湿度不大于90%；
- c) 层叠高度不超过五层；
6.4贮存时间：电子远传水表贮存时间不应超过6个月，超过6个月后应重新进行性能检查。
- 保修期限
设备自售出日起，在用户遵守说明书规定要求，使用方法正确，并在制造厂商防护标签完好的情况下，若发现设备不符合技术条例所规定的要求，公司给予十二个月保修。
下列原因引起的产品损坏不在包换范围：
1）不按说明书要求操作引起的破坏。
2）用户私自拆机或维修引起的损坏。
3）其他人为损坏。
4) 使用环境温度超标以及通讯信号不满足要求的不在保险范围内。
八. 其他说明
使用前请仔细阅读《使用说明书》。
本表计量基准是机械水表。当电路板出现故障暂无法修复时，应以机械读数为准。
本说明中的内容如有变更，恕不另行通知。
本说明内容及所用术语解释权属于本公司
任何单位或个人非经本所授权，不得对本说明内容进行修改或篡改，并且不得以赢利为目的对本手册进行复制、传播，违者将保留对侵权者追究法律责任的权利。
